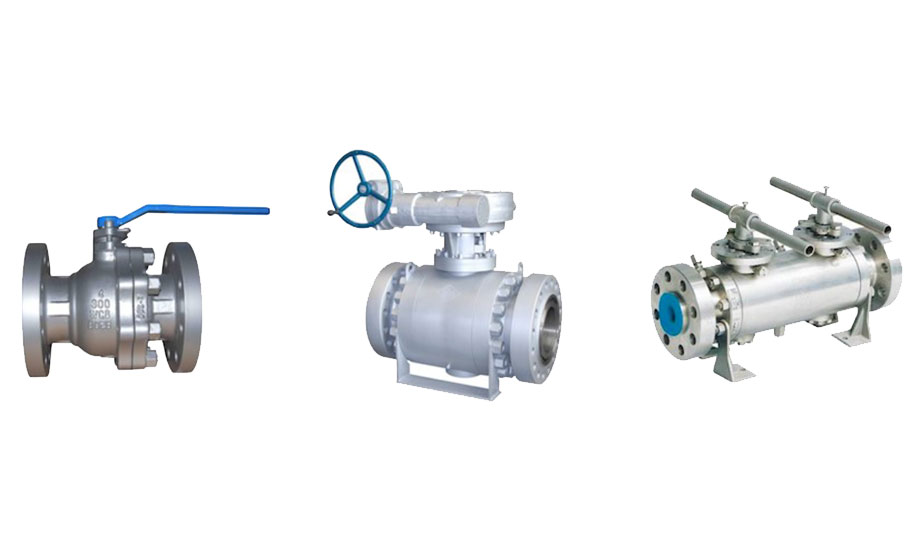

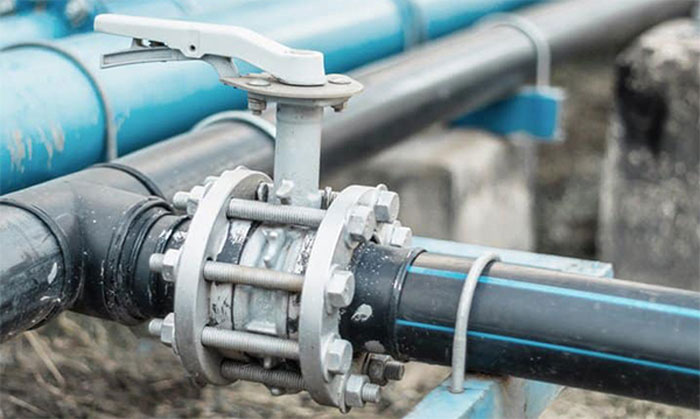

مزایای شیر توپی یا بال ولو عبارتست از:
باز، بسته یا نیمه باز بودن موقعیت شیر را می توان با مشاهده وضعیت اهرم تشخیص داد:

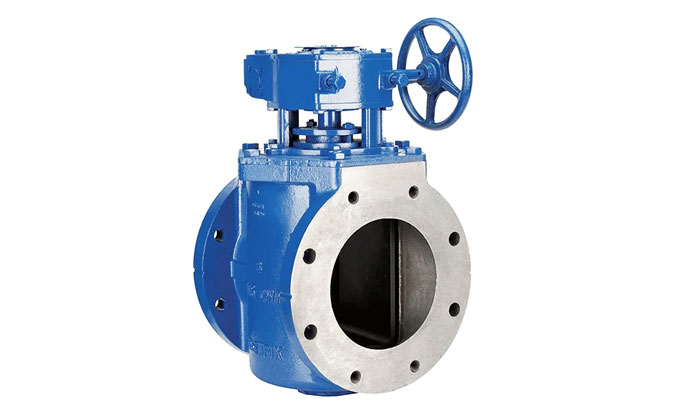

شیرهای توپی متعلق به خانواده شیرهای “چرخش ربع گرد” یا “شیر چرخش 4/1” هستند. (همراه با شیر پروانه ای Butterfly Valve و شیر پلاگ Plug Valve)؛ زیرا عمل باز و بسته شدن با چرخاندن 90 درجۀ یک اهرم متصل به دیسک انجام می شود.

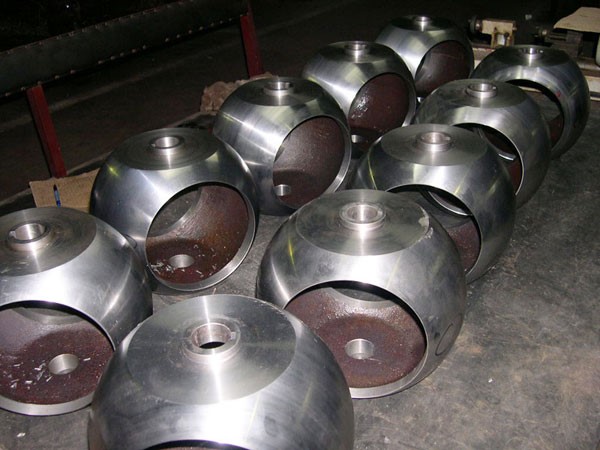

توپ درون شیر دارای مجرایی است که هنگامی که کاملاً با دو انتهای شیر تراز شود، جریان آزادانه از طریق آن عبور می کند و هنگامی که مجرا کاملاً بر انتهای دستگاه عمود است، شیر به طور کامل مسدود می شود.
مجرا در هر وضعیت دیگری قرار بگیرد، جریان به طور جزئی قطع می شود.
شیر توپی عملکردی مشابه شیر دروازه ای ندارد. تفاوت بین آنها در این است که اولی از یک توپ کروی برای باز و بسته کردن جریان استفاده می کند در حالیکه دومی از یک دیسکی که به روی سیت قرار گرفته است؛ در واقع این تفاوت مربوط به طراحی و فشردگی آنهاست.
شیرهای توپی به اندازۀ شیرهای گلوب برای کنترل جریانات سیال دقیق نیستند زیرا به جای موقعیت های افزایشی، دارای چرخش های (0، 45 و 90 درجه) می باشند. علاوه بر این، اگر شیر در طولانی مدت در موقعیت نیمه باز (یا مکررا باز / بسته) قرار بگیرد، آسیب می بیند. (البته این مسئله ای برای شیرهای گلوب وجود ندارد).

شیرهای توپی را می توان با توجه به معیارهای مختلف طبقه بندی کرد:

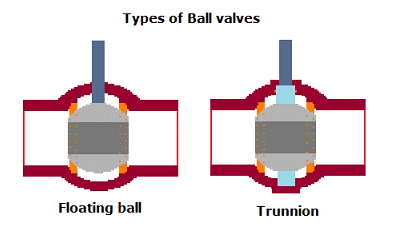

در این نوع شیر توپی، توپ در مایع در حال جریان معلق است و با فشرده سازی دو سیتِ الاستومری در مقابل آن، در موقعیتش نگه داشته می شود. شافت نیز در بالای توپ وصل شده و اجازه می دهد تا با حرکت ربع گرد (90 درجه) از حالت باز به حالت بسته تغییر یابد.

وقتی که شافت حرکت می کند، یک باری بر روی توپ اعمال شده که سبب می شود در مقابل سیت فشرده شود.
این طراحی سبک و اقتصادی بوده و اندازه مجرای آن تا 10 اینچ مناسب است: اگر اندازه مجرا بیش از این باشد، سیت قادر به تحمل توپ های سنگین تر نبوده و شیر توپی نمی تواند عملکردی ایمن و کارآمد داشته باشد.
شیرهای فلوتینگ امکان باز و بسته جریان را به صورت دو طرفه (همانند نوع Trunnion) فراهم می کنند.

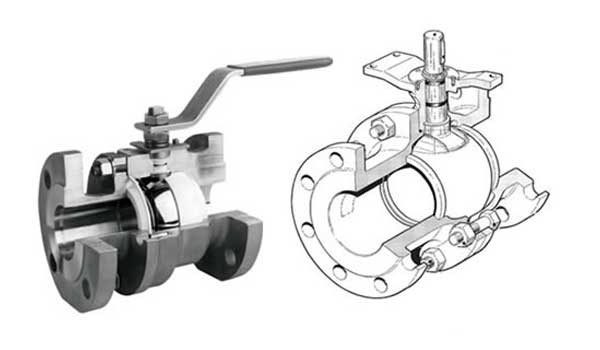

شیرهای ترونیون برای مقابله با محدودیت های اندازه شیرهای فلوتینگ معرفی شده اند. در واقع، در این نوع شیرها، شافت، توپ و استوانه نگهدارنده به عنوان یك مونتاژِ واحد عمل کرده كه قادر به تحمل بارهای سنگین تولید شده توسط توپ هایی با ابعاد بزرگ هستند.
علاوه بر مزیت انعطاف پذیری در اندازه، شیر ترونیون دارای گشتاور کمتری در مقایسه با شیر فلوتینگ بوده (و از آنجا که محرک های کوچکتر و اقتصادی می تواند برای کار با شیر تعبیه شود، این ویژگی می تواند در صورت نیاز به فعال شدن دریچه، سودمند واقع شود).

شیر توپی از جنس استنلس استیل، نوع نصب شده بر روی ترونیون ورودی جانبی Side Entry در مقایسه با ورودی بالایی Top Entry

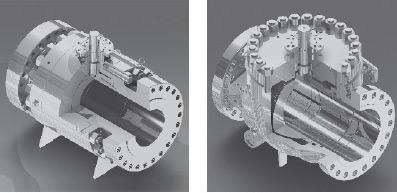

این اصطلاحات مربوط به راهی است که به وسیله آن توپِ شیر و قسمتهای داخلی آن، از طرف پهلو (ورودی جانبی) یا از بالا (ورودی بالا) قابل دسترسی باشند.

شیرهای توپی فلوتینگ و ترونیون با طراحی “ورودی جانبی” و “ورودی بالا” در دسترس هستند.
Top Entry هنگامی مورد استفاده قرار می گیرد که فعالیت های مکرر نگهداری درون خطی در شیر انتظار می رود. این بدان علت است که شیرهای توپی ورودی بالا، امکان دسترسی آسانتر و سریعتر به توپ و برشِ شیر را در مقایسه با شیرهای ورودی جانبی فراهم می کنند. (که برای کارهای مشابه، نیاز به زمان و فضای بیشتری برای نگهداری نیاز دارند).
تفاوت های اصلی بین طراحی این دو شیر توپی وجود دارد:

معمولا یک شیر توپی دارای دو ورودی (یا دو راه) است.

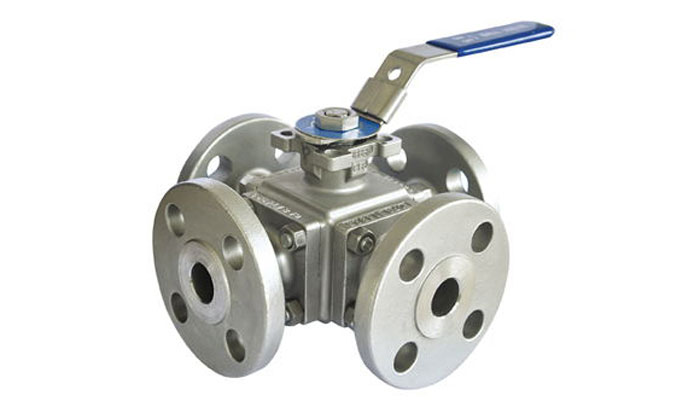

با این حال در برخی موارد، ممکن است یک شیر توپی 3 طرفه مورد استفاده قرار گیرد. این نوع شیر به جای دو پورت، دارای 3 پورت (ورودی) است.
این طرح چند منظوره برای انتقال مایعات از ورودی شیر اصلی به دو جهت مختلف مورد نیاز است، که هر یک توسط دو خروجی جداگانه انجام می شود. یکی دیگر از کاربردهای معمول شیر توپی 3 طرفه، داشتن خط جریان اصلی است که توسط دو ورودی جداگانه و جایگزین ارائه شده است.

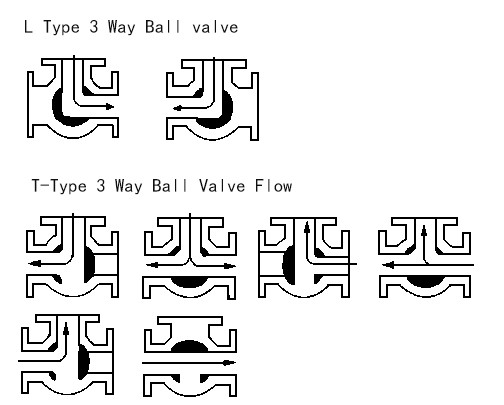

توپِ یک شیر توپی 3 طرفه ممکن است دارای طرح L یا T باشد که در تصویر زیر نشان داده شده است. این نوع خاص از شیرهای توپی در طراحی فلوتینگ یا ترونیون، با هر نوع انتهای شیری (فلنج، سوکت یا اتصال رشته ای) و مواد مختلفی از پلاستیک گرفته تا کربن، آلیاژ و فولاد ضدزنگ موجود است.

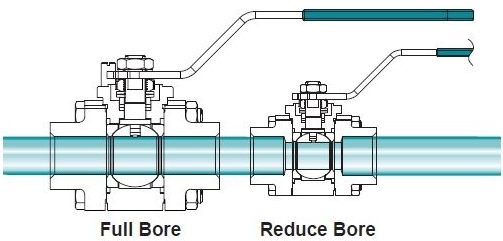

این مفاهیم به رابطه بین قطر مجرای شیر و سیستم لوله کشی متصل به آن اشاره دارد. جزئیات بیشتر:
“فول پورت” (FB) دارای اندازه مجرایی است (سوراخ توپ) که مطابق با سایز مجرای لوله متصل شده است. این شیرها افت فشار را که توسط شیرهای کاهنده Reduced Port ایجاد می شود، به حداقل می رسانند که البته حجیم تر، سنگین و گران نیز هستند. شیرهای FB نسبت به شیرهای RB برای کنترل جریان مناسب تر هستند.
شیر “کاهنده یا مجرای کاهش یافته” (RB) دارای اندازه مجرایی است که از اندازه مجرای لوله متصل به آن، کوچکتر است. جریانی که از طریق شیر در حال عبور است، در این حالت عموما بین 60 تا 70 درصد محدود می شود. این نوع شیرها سبب افت فشار در خط لوله می شوند.

این نوع شیرها با بدنه ای از جنس کست یا فورج (مونوبلاک یا اسپلیت) در دسترس هستند.
به طور کلی شیرهای کمتر از قطر 2 اینچ (5 سانتی متر)، دارای 2 قطعه از سه قطعۀ بدنه فورج هستند. (رایج ترین آن ASTM A105 برای سرویس با درجه حرارت بالا ، ASTM A350 LF2 و LF3 برای سرویس با درجه حرارت پایین وASTM A182 F304 ، F316 برای شیرآلات استیل ضدزنگ یا درجات بالاتر، مانند شیرهای دوبلکس ASTM A182 F51 و فوق العاده دوبلکس ASTM A182 F53 / F55).
بدنه های فورج برای شیرهای فشار قوی در مجراهای سایز بزرگ استفاده می شود (ساخته شده با بدنه اسپیلت 2 یا 3 قطعه).
نمونه هایی از شیرهای توپی فورج (سایز کوچک و شیر استیل ضدزنگ با بدنه فورج ، نصب شده بر روی ترونیون).

شیرهای با اندازه های بالاتر از 2 اینچ دارای بدنه کست (معمول ترین درجات ASTM A216 WCB برای سرویس با درجه حرارت بالا، ASTM A352 برای سرویس با دمای پایین و ASTM A351 CF8 ، CF8M برای شیرهای استیل ضدزنگ است).

لوله های گالوانیزه را بر اساس روش تولید به دو دسته ی گرم و سرد می توان دسته بندی کرد اما بر اساس وزن، لوله های گالوانیزه به سه دسته ی سبک، متوسط و سنگین تقسیم می شوند.
همانطور که گفته شد لوله های گالوانيزه از نوع لوله های درزدار هستند بدین معنا که ورق آهنی را به شکل لوله در می آورند و سپس محل اتصال ورقه های آهنی را با جوشکاری به هم متصل می کنند. معمولاً لوله های گالوانیزه را به دو نوع سرد و گرم می شناسند و تفاوت لوله های گالوانیزه گرم و سرد در روش تولید آنها است. به پوشاندن سطح لوله های فولادی با فلز روی گالوانیزاسیون می گویند.
در روش گالوانیزاسیون گرم، لوله ها را درون وان مذاب روی قرار می دهند و این لوله ها با روی مذاب پوشانده می شوند که روش گالوانيزاسیون گرم سطحی براق و منعکس کننده را به لوله می دهد اما در روش سرد، لوله ها را درون محلول الکترولیت روی قرار می دهند و روی به روش الکترولیز بر سطح لوله گالوانيزه قرار می گیرد.
گالوانیزاسیون سرد باعث ایجاد روکشی مات بر روی لوله گالوانیزه می شود. در این روش ضخامت روی بسیار کمتر از ضخامت روی در روش گالوانیزاسیون گرم است. ضخامت روی در روش گالوانیزاسیون سرد در حدود 25 میکرون است. از لوله ی گالوانیزه سرد به علت ضخامت کم در مصارف خانگی استفاده می شود.
مزیت های گالوانیزاسیون گرم نسبت به گالوانیزاسیون سرد استحکام بیشتر، هزینه کمتر و راحت تر بودن انجام آن است اما در گالوانیزاسیون گرم میزان فلز روی مصرفی آن نسبت به روش سرد بیشتر است. به طور کلی گالوانیزاسیون برای پوشش نسبت به سایر روش ها مانند رنگ آمیزی لوله ها ، نیروی انسانی و هزینه کمتری می خواهد به همین دلیل دارای محبوبیت بیشتری نسبت به سایر روش ها است. مطالعه انواع لوله ها مانند لوله مانیسمان و لوله کیسینگ نیز راهنمای مفیدی است.
لوله گالوانیزه همانند سایر لوله ها وظیفه انتقال سیال از محلی به محل دیگر را دارند. از اصلی ترین و مهم ترین کاربردهای لوله گالوانيزه انتقال سیالات (آب و گاز) در گلخانه ها و منازل است.
از دیگر کاربردهای این لوله می توان به استفاده در سازه های فلزی و دکل های مخابراتی، محافظت از کابل های شبکه و برق، پایه فنس، انتقال آب در صنایع کشاورزی حصار کشی مناطق مختلف زمین و در برخی موارد تخلیه فاضلاب اشاره کرد. این لوله ها را می توان به صورت توکار یا روکار استفاده کرد.
معمولاً لوله های گالوانیزه از داخل دچار زنگ زدگی می شوند که مشکلات فراوانی ازجمله پوسته پوسته شدن لوله ها، شکست لوله و تغییر مزه آب را در پی دارند. لازم به ذکر است امروزه در لوله کشی منازل، لوله های گالوانیزه جای خود را به لوله های پلاستیکی داده اند.
لوله ها گالوانيزه در بازار به طول شش متر در دسترس هستند. بعد از تولید، ابتدا و انتهای آن ها رزوه شده است و استاندارد دنده های این لوله طبق استاندارد NPT است و به وسیله دنده های پیچی که در ابتدا و انتهای لوله ها است، به هم متصل می شوند و سپس آب بندی می شوند.
تذکر: به هیچ وجه برای اتصال لوله های گالوانيزه، جوشکاری نباید انجام بگیرد زیرا حرارت جوشکاری باعث از بین رفتن روکش فلز روی این لوله ها شده و باعث تولید دود سفید می شود. این دود سفید موجب آلودگی محیط، مسمومیت و آسیب به دستگاه تنفسی می شود.
بر اساس روش تولید به دو دسته ی سرد و گرم تقسیم می شوند و بر اساس وزن، به سه دسته ی سبک، متوسط و سنگین تقسیم می شوند.
قیمت لوله های گالوانیزه به فاکتورهای زیادی وابسته است که از مهم ترین آن ها می توان قیمت لوله خام، قیمت روی و هزینه های کارگاهی را نام برد. قیمت لوله خام نیز به دو صورت شاخه ای و وزنی اعلام می شود. با مطالعه درباره لوله داربستی و لوله فولادی اطلاعات بیشتری کسب کنید.

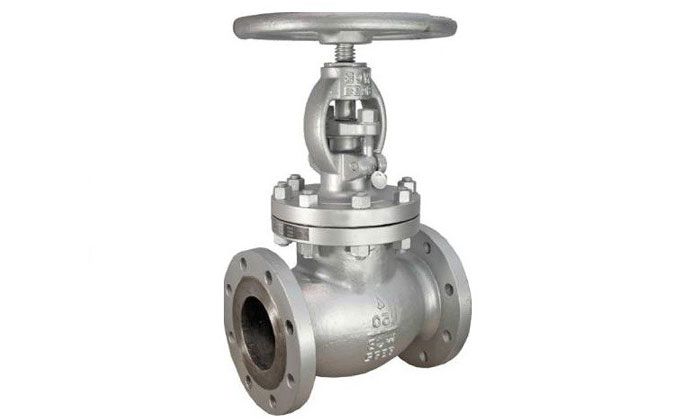

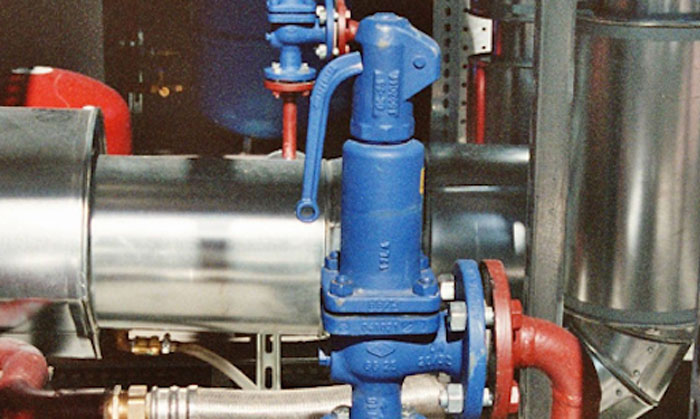

]]>پیش از معرفی انواع مختلف شیرآلات صنعتی بهتر است نگاهی به کاربردهای اصلی این ولوها داشته باشیم:
در قسمت معرفی انواع شیرآلات پایپینگ، کاربردهای مذکور را بررسی و کاربردهای بیشتری را معرفی خواهیم کرد.
شیرآلات پایپینگ را می توان به دو روش کلی دسته بندی کرد که عبارتند از:
تقسیم بندی با توجه به نحوه کارکرد:

تقسیم بندی با توجه به ساختار:




برای شناخت کامل شیرآلات صنعتی باید اجزای سازنده آنها را بشناسیم که در ادامه آنها را نام خواهیم برد.
حال که با انواع شیرآلات صنعتی به طور کامل آشنا شدیم، شاید این سوال برای شما پیش بیاید که چگونه می توان بین شیرهای نام برده شده، بهترین آنها را انتخاب کرد؟ در انتهای این مقاله نکات مهمی را که باید هنگام انتخاب ولو رعایت کرد را نام خواهیم برد:

با توجه به مواردی که از ابتدا تا کنون ذکر کردیم، شناخت انواع شیرآلات پایپینگ اهمیت زیادی هنگام احداث خطوط لوله دارد و اگر به نکاتی که نام بردیم توجه نشود، امکان وقوع خسارات جبران ناپذیری وجود دارد.
]]>در ابتدا به معرفی فلنج پرداخته و در بخش های بعدی با ویژگی های اتصالات فلنجی و انواع مختلف فلنج و محل های کاربرد آن ها آشنا می شویم. همان طور که می دانید روش های متفاوتی به منظور اتصال لوله و اقلام آن به یکدیگر و یا به تجهیزات دیگر مانند پمپ، لرزه گیر و … وجود دارد. یکی از روش های متداول جوشکاری است اما روش های دیگری نیز وجود دارد، که یکی از این موارد اتصالات فلنجی است.
فلنج ها به صورت قطعه ای دیسکی شکل هستند که همیشه به صورت جفت به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند. این قطعات برای فشارهای کم و زیاد مناسب هستند و در آن ها آب بندی بین دو فلنج توسط گسکت (آب بند) که در بین آن ها قرار داده می شود انجام می گیرد. جنس فلنج ها معمولا از فولاد و آلیاژهای آن و یا از چدن و سایر مواد ساخته می شود.
انواع فلنج که به علت ویژگی های منحصر به فرد خود از پر کاربرد ترین اتصالات در صنعت هستند. اتصالات به وسیله فلنج دارای ویژگی ها و مزیت هایی هستند که برای انتخاب فلنج ها در صنایع مختلف نیاز است تا با آن ها آشنا شویم. در ادامه به برخی از ویژگی های فلنج اشاره می کنیم.
مهمترین ویژگی اتصالات توسط انواع فلنج، قابلیت جداسازی آن است. به زبان ساده این بدان معناست که در حالت معمولی در صورتی که دو عدد لوله را که به یکدیگر جوش داده شده اند، داشته باشیم و بخواهیم آن ها را جدا کنیم، باید برشکاری انجام شده و دوباره جوشکاری کنیم. این درحالی است که با استفاده از فلنج ها، از آن جایی که اتصال توسط پیچ و مهره صورت می گیرد، می توانیم با باز و بسته کردن پیچ و مهره ها جداسازی را به راحتی انجام دهیم.
نحوه اتصال توسط فلنج ها به صورت ساده به شرح زیر است:
نکته ای که در اتصال به وسیله فلنج ها باید در نظر داشته باشیم مسئله آب بندی بین سطوح است که جهت جلوگیری از نشتی بین آن ها از واشر آب بندی(گسکت) استفاده می شود.
انواع مختلف فلنج ها در سایز ها، جنس ها و کلاس های فشاری خاصی تولید شده و به فروش می رسند. به طور کلی ویژگی هایی که باید درباره فلنج ها و مشخصات کلی آن ها بدانیم در ادامه آمده است. لازم به ذکر است که این ویژگی ها معمولا روی بدنه فلنج حک می شوند:

فلنج ها انواع مختلفی دارند که در این بخش تعدادی از پر کاربردترین آن ها را نام برده و معرفی می کنیم.
فلنج گلودار (Weld Neck Flange) نوعی از فلنج بوده که دارای گردنی مخروطی شکل و متصل به مرکز خود است.
فلنج کور (Blind Flange) همانند یک دیسک است که جهت مسدود کردن مسیر عبور سیالات در انتهای مسیر خط لوله استفاده میشود به همین دلیل فلنج کور برخلاف سایر فلنجها، مقطعی برای عبور مایعات ندارد.
جهت اتصال فلنج و لوله، پس از قرارگیری لوله در داخل فلنج های ساکت ولد ، از بیرون جوشکاری فیلت (Fillet Weld) انجام میشود.
فلنج رزوه ای (Threaded Flange) که با نام فلنج دنده ای نیز شناخته میشود، دارای رزوه هایی در درون خود است و به صورت پیچی به لوله مورد نظر متصل می گردد.

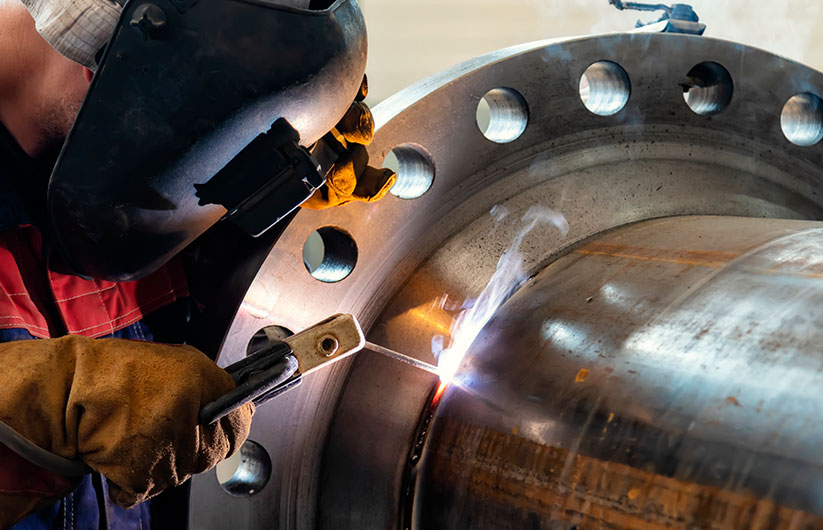

این فلنج به وسیله جوشکاری به لوله متصل میشود. جهت متصل کردن لوله و فلنج اسلیپون ، ابتدا لوله در درون فلنج قرار میگیرد و سپس از داخل و خارج به روش Fillet جوشکاری میشود تا آب بندی بهتری داشته باشند.
فلنج رینگ جوینت (RTJ) یکی از انواع فلنج ها است که دارای یک شیار بر روی بدنه خود است. این شیار یا فرورفتگی در سمت سطح (Face) فلنج وجود دارد و باعث می شود تا این فلنج آب بندی مناسبی در دما و فشار بالا داشته باشد.
برای استعلام قیمت انواع فلنج ها با کارشناسان فروش ما تماس بگیرید.
به علت ویژگی های شرح داده شده درباره انواع فلنج برای آن ها کاربردهای زیاد و مختلفی وجود دارد که در ادامه به تعدادی از آن ها اشاره شده است:
فلنج ها از قطعات بسیار مهم برای متصل کردن قسمت های مختلف مورد استفاده در لوله کشی هستند. کاربرد فلنج در صنایع مختلف بسیار گسترده بوده و بر خلاف انتظار تنها محدود به لوله کشی های ساختمان و نیروگاه ها نمی شود. به دلیل کاربرد وسیع فلنج ها و انواع مختلفی که دارند، انتخاب فلنج و خرید فلنج مناسب برای استفاده مورد نظر در صنعت، بسیار دارای اهمیت است.
در ابتدا به این پرسش پاسخ می دهیم که فلنج چیست؟ تعریف فلنج را به زبان ساده می توان در ادامه مشاهد کرد.
فلنج ها در دسته ی اتصالاتی هستند، که خطوط لوله انتقال (با هر نوع سیال) را به یکدیگر متصل می کنند. فلنج ها در کنار اتصال خطوط لوله به یکدیگر، قابلیت متصل کردن شیرآلات را به لولههای جوش داده شده، دارند. فلنج ها قطعاتی معمولا فولادی به شکل دیسک هستند که به راحتی از هم جدا می شوند و دارای انواع مختلفی نیز هستند. در فلنج برای اینکه از نشتی سیال جلوگیری شود، از درزبند (Gasket) استفاده می شود که خود انواع مختلفی دارد.
در اینجا لازم است به این پرسش پاسخ دهیم که فلنج ها از چه جنسی ساخته می شوند؟
به طور معمول جنس فلنج ها بر حسب لوله ای که قرار است به آن متصل شوند، مشخص می گردد. به عبارتی می توان گفت مواد اولیه تولید هر دو یکسان است. با علم به این نکته، جنس فلنج ها معمولا از فولاد و آلیاژهای آهنی مثل چدن، استیل و … است.
و در این بخش به این پرسش پاسخ دهیم که مزیت اتصال فلنجی چیست؟
از جمله قابلیت های مفید فلنج می توان اتصال لوله به تجهیزات لوله کشی دیگر مانند لرزه گیر، شیرآلات، پمپ و … را نام برد. مهم ترین مزیت فلنج ها قابلیت اتصال ساده آن ها است که می توان به راحتی آن ها را باز یا بسته کرد و این مزیت باعث تفاوت اصلی فلنج ها با سایر روش های اتصال و کاربرد فلنج در صنایع مختلف می شود.
در ادامه این مطلب نگاه عمیقی به کاربرد فلنج در صنایع مختلف می اندازیم. همان طور که پیش تر اشاره شد، کاربرد فلنج بسیار گسترده بوده و محدود به یک صنعت خاص نیست. پیش از بررسی کاربرد های فلنج در صنایع مختلف، با کلاس بندی فلنج ها و انواع آن ها آشنا خواهیم شد.
اتصالات به وسیله فلنج می توانند دارای قابلیت های تحمل فشار و ابعاد متفاوتی باشند. به منظور یکسان سازی فاکتور های مختلف مربوط به فلنج ها، کلاس بندی های فشاری و استاندارد های ابعادی خاصی به وجود آمده اند که در ادامه آن ها را معرفی می کنیم.
مطابق این استاندارد فلنج های فولادی و آلیاژ های آن به كلاس های 150، 300، 400، 600، 900، 1500 و 2500 تقسیم بندی می شوند كه این اعداد ماكزیمم فشار برحسب PSI هستند. فلنج ها در حداكثر دمای مجاز می توانند این مقدار فشار را تحمل كنند. همچنین، هر 1 PSI معادل 6.9 کلیو پاسکال است.

استاندارد مورد نظر برای فلنج ها بر اساس PN مطابق DIN 2527 است. در این استاندارد فلنج هایی با قابلیت تحمل فشار 10 بار، 16 بار، 20 بار و … وجود دارد.
فلنج های منطبق بر این نوع استاندارد، دارای قابلیت تحمل فشار بیشتری نسبت به فلنج های گروه ANSI هستند. فلنج ها بر اساس کلاس بندی فشار مطابق استاندارد API (6A-6B-6BX) به كلاس های 2000، 3000، 5000، 10000 و 15000 تقسیم می شوند.

فلنج قطعه ایی دیسکی شکل است که نوعی مرسوم از اتصال به شمار می رود و معمولا به صورت جفت، برای اتصال دادن لوله ها، شیرآلات و دستگاه ها استفاده می شود.
فلنج ها بر اساس ویژگی ظاهری، کاربرد و نحوه اتصالشان به لوله یا قطعه مورد استفاده در صنایع لوله کشی انواع مختلفی دارند. در ادامه به معرفی تعدادی از انواع فلنج ها پرداخته ایم.

حال پس از آشنایی با انواع مختلف فلنج و استاندارد های موجود برای آن، به مبحث اصلی این مطلب یعنی کاربرد فلنج می رسیم. کاربرد فلنج در صنعت بسیار گسترده و وسیع است و در این مطلب تنها امکان اشاره به صورت خلاصه به موارد کاربرد فلنج وجود دارد. کاربرد عمومی و کلی فلنج در واقع متصل نمودن لوله ها به سایر تجهیزات و اقلام مرتبط با پایپینگ مانند تجهیزات ابزار دقیق، ضربه گیر ها، مخازن تحت فشار، شیرآلات، کمپرسور، پمپ و … است.
در این بخش به توضیح کاربرد فلنج در صنایع مختلف می پردازیم و با کاربردهای وسیع فلنج آشنا می شویم.

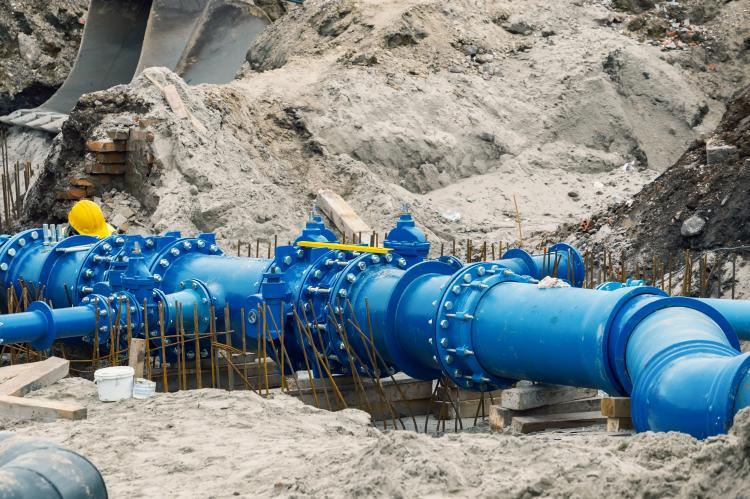

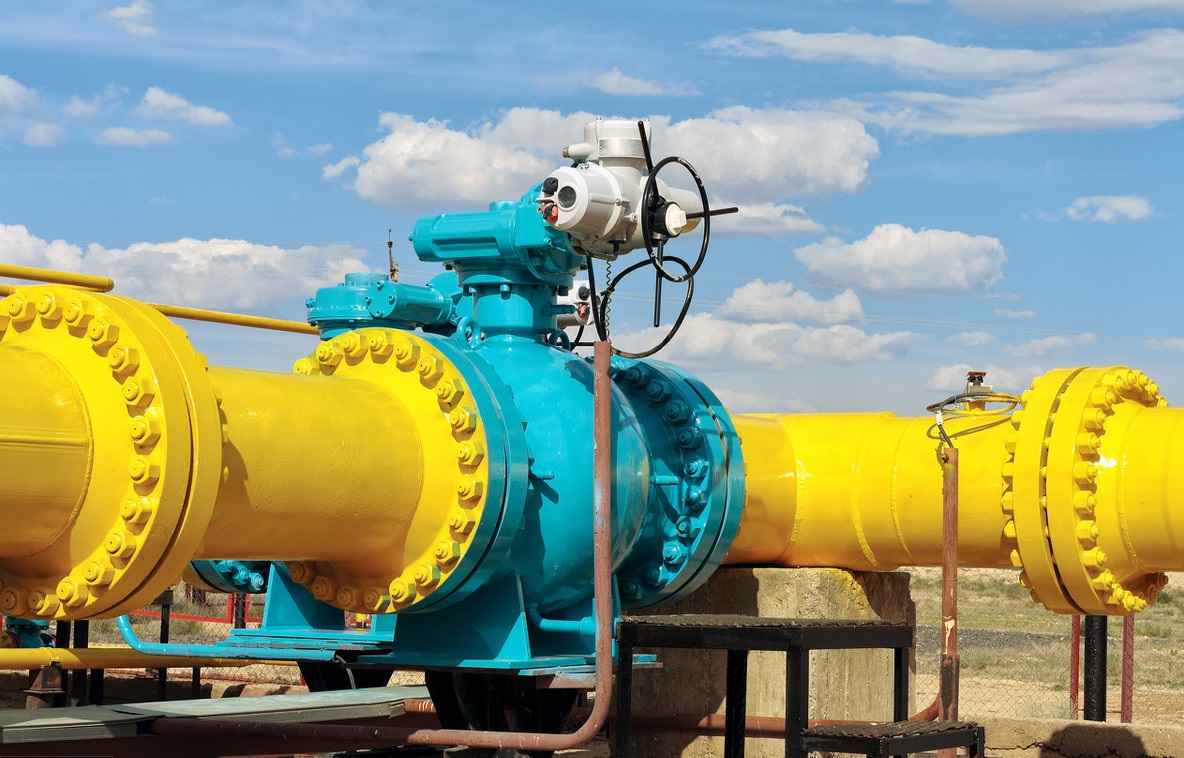

کاربرد فلنج در صنعت نفت و گاز به علت کاربرد گسترده و استفاده زیاد از لوله و لوله کشی زیاد است چرا که در خطوط لوله کشی نفت و گاز، استفاده از اتصالات مناسب دارای اهمیت بالا است. در این صنعت از فلنج های مختلفی استفاده می شود که از این میان می توان : فلنج گلو دار جوشی، کور، لبه دار، جوشی محفظه ای، دنده ای و روکار را نام برد. این فلنج ها برحسب نوع کاربری در بخش های مختلف این صنعت به کار می روند.

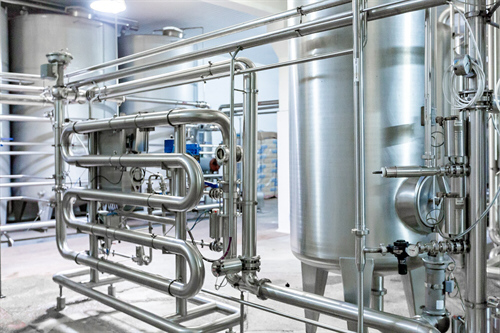

صنایع مواد غذایی استفاده بالایی از خطوط لوله کشی و تجهیزات اتصال دارند. از آن جایی که تجهیزات مورد استفاده در این صنعت باید قوانین بهداشتی سخت گیرانه ای را رعایت کنند، نیاز به خطوط لوله ای دارند که در مقابل خوردگی و آلودگی های سطحی مقاومت بالایی داشته باشند. همچنین مطلوب است که امکان تعویض، بررسی و تعمیرات قسمت های مختلف به راحتی فراهم باشد که اتصالات فلنجی این امکان را فراهم می کنند.
همان طور که اشاره شد، برای رعایت اصول بهداشتی، نیاز است تا لوله ها، مخزن های نگهدارندی مواد، تجهیزات موجود در خطوط لوله به صورت مداوم و مرتب بررسی و ضدعفونی شوند. دلیل مناسب بودن اتصالات فلنجی این است که قابلیت جداسازی ساده دارند و در اتصال آن ها جوشکاری وجود ندارد. عدم استفاده از جوشکاری، احتمال بالای خوردگی در لوله ها در محل جوش را به همراه ندارد.

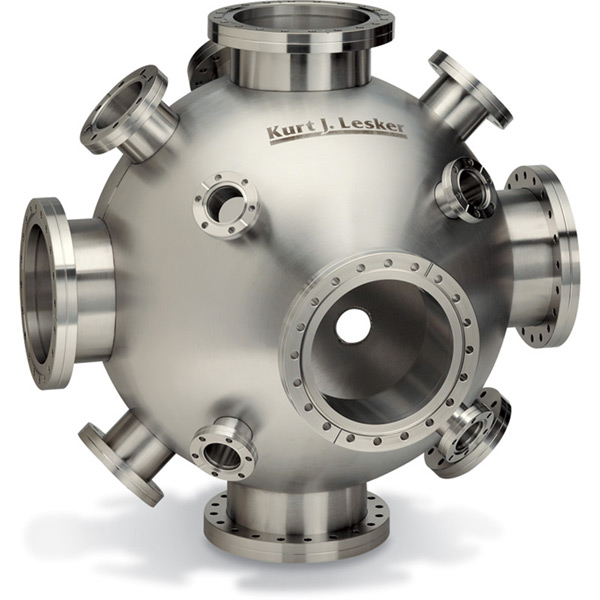

امروزه به صورت رایج از سیستم های خلا در صنایع مختلف استفاده می شود. از کاربردهای تحقیقاتی و آزمایشگاهی گرفته تا کاربرد های روزمره مانند جاروبرقی. در این سیستم ها کاربرد فلنج خلا (Vacuum flange) در انتهای تیوب، متصل کردن محفظه های مختلف و پمپ های خلا به یکدیگر است که بسیار دارای اهمیت است.

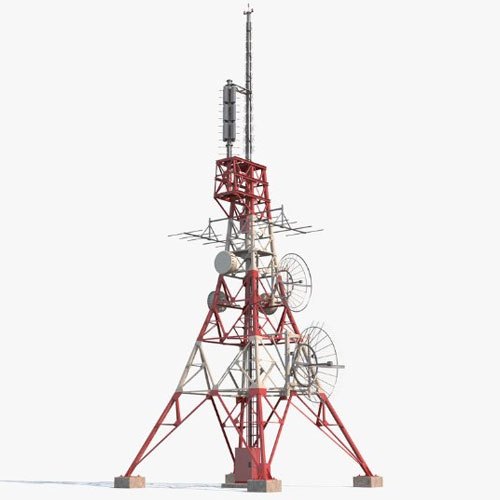

نکته مهم در دکل های مخابراتی این است که ابزار استفاده شده در ساخت این دکل ها باید توانایی تحمل وزن چند تنی این مجموعه را داشته باشند. نکته جالب توجه این است که در اتصال بخشهای مختلف دکل ها از فلنج ها استفاده می شود. نوع دیگری از فلنجها که فلنج هدایت کننده امواج هستند نیز در این صنعت استفاده می شود. کاربرد فلنج هدایت کننده امواج در دکل های مخابراتی، به عنوان متصل کننده بخشهای مختلف آنتنها است.

فلنج در تجهیزات پزشکی و بیمارستانی نیز کاربرد فراوان دارد. از آنجایی که کپسول های اکسیژن در تعداد زیاد به منظور کمک به تنفس بیمارها استفاده میشوند باید به امنیت آن ها توجه بسیار داشت. احتمال نشتی یا انفجار کپسول اکسیژن از جمله خطراتی است که وجود دارد و در هنگام انتخاب کپسول لازم به توجه است.

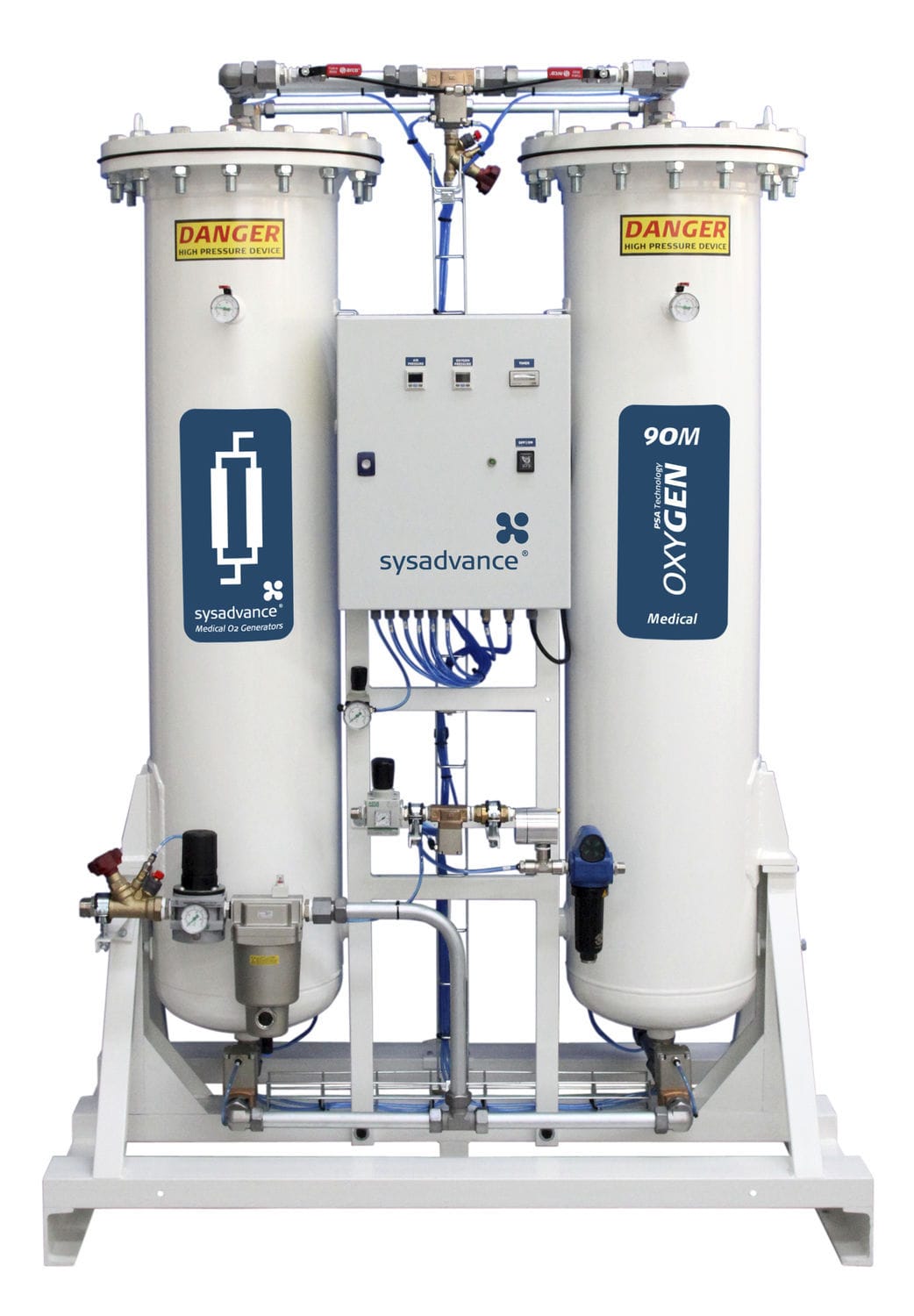

کاربرد فلنج در کپسول های اکسیژن بسیار مفید است. در این کپسول ها در قسمت انتهایی از فلنج استفاده میشود تا احتمال بروز خطرات نشتی و انفجار، کاهش داده شود.

در سیستم های به کار رفته برای آتشنشانی (سیستم اطفا حریق) آب و در برخی مواقع دیگر سیالات با فشار بسیار بالا جریان دارند. همچنین تجهیزات مورد استفاده برای اطفا حریق عموما در مجاورت دماهای بالا قرار میگیرند. به دلیل مجاورت این سیستم ها با فشار ها و دما های بالا استفاده از ابزاری که بتواند این شرایط دشوار را تحمل کند دارای اهمیت است. کاربرد فلنج در شیر های آتشنشانی، اتصالات لولهها و شیرهای باز و بسته کردن آب است و فلنج بسیار در این صنعت کاربردی است.

کاربرد فلنج به طور کلی در سیستم های انتقال سیالات و انواع خطوط لوله کشی و به صورت گسترده در لوله های انتقال آب میباشد. جنس فلنج با توجه به فاکتور های مختلفی از جمله سیالی که در آن جریان دارد، فشار کاری خط لوله و … تعیین میگردد. فلنج ها به علت دارا بودن مزیت های بسیار از جمله: نشتی بسیار کم سیال، مقاومت در برابر خوردگی و نصب و جداسازی آسان دارای اهمیت و کاربرد های فراوان در صنایع مختلف از جمله صنعت آب و فاضلاب دارند.

]]>
کست استیل رایج ترین نوع شیر دروازه ای بوده که با API 600 (کربن و آلیاژ استیل) و API 603 (استیل ضد زنگ و درجه بالاتر) پوشانده می شود. این نوع شیر در اندازه های بالاتر از 2 اینچ (5 سانتیمتر) و حداکثر 80 اینچ (200 سانتیمتر) موجود است.
شیر فورج استیل گیت ولو به طور کلی برای لوله کشی های مجرای کوچک (کمتر از 5 سانتیمتر) استفاده می شود. مشخصات پوششی آن عبارتست از: API 602 و BS 5352
این شیر دروازه ای برای خطوط لوله ها بوده و در دو طرح اصلی، اسلب Slab و Expanding وجود دارد.
شیر بست فشار گیت ولو برای کاربردهای فشار قوی بوده و متداول ترین آنها گوۀ انعطاف پذیر و شیر موازی یا کشویی است. آنها معمولاً با بدنه های کست یا فورج، در ابعاد 2 تا 24 اینچ (5 تا 60 سانتیمتر) و درجه فشار از 600 # به 4500 # در دسترس بوده و با جوش سوکت یا جوش لب به لب، برای اطمینان از اتصالات محکم فلنج، پایان بندی می شوند.

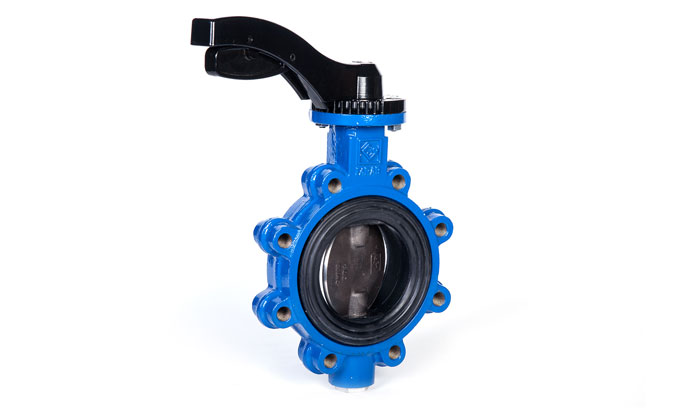

برای کسب اطلاعات بیشتر خواندن مقاله شیر پروانه ای (Butterfly Valves) پیشنهاد میشود.
نوع چاقویی Knife Type
شیر دروازه ای چاقویی ابتدا در صنعت خمیر کردن کاغذ معرفی شد؛ جایی که شیرهای انسداد به دلیل ماهیت مایعات منتقل شده در فرآیند تولید کاغذ، نمی توانستند به درستی کار کنند. این نوع شیرها هرگز نباید به عنوان دریچه های تعدیل کننده برای تنظیم جریان مورد استفاده قرار گیرند؛ چون عبور جریان سیال از طریق دریچه نیمه بسته، تا حدودی لرزش ایجاد کرده و سبب سائیدگی دیسک و سیت می شود. لذا شیرهای چاقویی باید مانند همه انواع شیرهای دروازه ای به صورت کاملاً بسته یا باز استفاده شوند (شیرهای کروی یا گلوب برای تنظیم جریان توصیه می شوند). این نوع شیر برای محافظت در برابر اثر ضربات چکشی آب، از سرعت باز و بسته شدن بسیار کندی برخوردار است. شیر چاقویی را می توان از آهن تا فولاد ضدزنگ و در اندازه های بین 2 تا 24 اینچ (5 تا 60 سانتیمتر) – معمولا با بدنه کست – با درجات فشار کم (<300 پوند) تولید کرد.
انواع مختلفی از این نوع شیر دروازه ای وجود دارد. مانند سیت نرم (نوع ارتجاعی با سیت الاستومری)، سیت فلزی (سیت و دیسک، مهر و موم فلزی شده اند)، انواع دروازه کشویی Slide Gate و کلاهکی Bonneted
یک شیر چاقویی سیت فلزی (سمت چپ)، یک شیر چاقویی سیت ارتجاعی (سمت راست)
تفاوت آن با طراحی های استاندارد عبارتست از:
برای آشنای با انواع دیگر شیرها میتوانید مقاله شیر سماوری و شیر دیافراگمی را بخوانید.
نمودار شير دروازه ای، طرح مونتاژ استاندارد این شیر را نشان می دهد. بسته به پیکربندی قطعات آن، تغییراتی در طراحی ممکن است داشته باشد:
نمودار شیر دروازه ای، قسمت های اصلی آن را برای لوله کشی نشان می دهد.
تصویر زیر نشان می دهد که چگونه گوۀ شیر دروازه ای با یک حرکت عمودی (که می تواند به صورت دستی یا توسط یک محرک اداره شود) جریان سیال را باز و بسته می کند.
گوه بین دو سیت موازی (یا مایل) قرار دارد که عمود بر جریان است. جریان سیال از طریق شیر های دروازه ای به صورت افقی جریان پیدا کرده و در معرض افت فشار نیست. گوه ها می توانند انواع مختلفی داشته باشند:
شیر دروازه ای ممکن است دارای یک استم بالارونده باشد (هنگام باز شدن شیر، استم بالا می رود) یا دارای استم غیر بالارونده باشد (هنگام باز شدن شیر به طرف بالا حرکت نمی کند).
اصطلاح ” OS&Y ” مربوط به شیرهای دروازه ایست. این اصطلاح به این معنی است که وقتی دسته ی شیر برای باز یا بسته کردن دریچه چرخانده می شود، به دلیل ارتباطی که با استم شیر دارد، دیسک را مستقیماً بالا و پایین می برد. در یک “شیر OS&Y”، در حالی که دسته در حالت ثابت قرار دارد، استم به خودی خود در خارج از بدنه شیر، از مسیری قابل روئیت بالا و پایین می رود. وقتی استم بالا می رود، دیسک داخل بدنه شیر، از سیت بالا رفته و اجازه می دهد جریان سیال از طریق دریچه (دریچه باز) جریان یابد. بنابراین با وجود شیر دروازه ای OS&Y، وضعیت واقعی شیر (بسته یا باز) همیشه برای اپراتورها مشهود است.
از طرف دیگر، وضعیت شیر برای “شیرهای IS&Y” بلافاصله قابل مشاهده نیست، زیرا در هنگام چرخش دسته، استم در خارج از بدنه شیر بالا و پایین نمی رود.
بدنه شیرهای دروازه ای کمتر از 2 اینچ (5 سانتیمتر) معمولاً از جنس فورج استیل ساخته شده است (رایج ترین درجات مواد بدنه ASTM A105 برای سرویس با درجه حرارت بالا، ASTM A350 برای سرویس با دمای پایین و، ASTM A182 F304 / F316 برای سرویس خورنده می باشد).
در عوض بدنه شیرهای دروازه ای با اندازه مجرای بالاتر از 2 اینچ از جنس کست استیل ساخته شده است (درجات اصلی کست ASTM A216 WCB برای سرویس با درجه حرارت بالا، ASTM A351 برای شرایط دمای پایین و ASTM A351 CF8 و CF8M – به عبارت دیگر شیرهای دروازه ای 304 و 316 استیل ضد زنگ هستند).
در مجموع قسمت های قابل جابجایی و قابل تعویض شیر به عنوان “تریم” تعریف می شوند (برای شیر دروازه ای: سیت، دیسک، قسمت پشت سیت و استم)
مشخصات API 600 تعدادی از ترکیب های استاندارد تریم مطابق جدول زیر تهیه شده است:
| API TRIM # | BASE MATERIAL | MATERIAL FOR SEAT | MATERIAL FOR DISC | BACKSEAT MATERIAL |
MATERIAL FOR STEM |
| 1 | 410 | 410 | 410 | 410 | 410 |
| 2 | 304 | 304 | 304 | 304 | 304 |
| 3 | F310 | 310 | 310 | 310 | 310 |
| 4 | Hard 410 | Hard 410 | 410 | 410 | 410 |
| 5 | Hardfaced | Stellite | Stellite | 410 | 410 |
| 5A | Hardfaced | Ni-Cr | Ni-Cr | 410 | 410 |
| 6 | 410 and Cu-Ni | Cu-Ni | Cu-Ni | 410 | 410 |
| 7 | 410 and Hard 410 | Hard 410 | Hard 410 | 410 | 410 |
| 8 | 410 and Hardfaced | Stellite | 410 | 410 | 410 |
| 8A | 410 and Hardfaced | Ni-Cr | 410 | 410 | 410 |
| 9 | Monel | Monel | Monel | Monel | Monel |
| 10 | 316 | 316 | 316 | 316 | 316 |
| 11 | Monel | Stellite | Monel | Monel | Monel |
| 12 | 316 and Hardfaced | Stellite | 316 | 316 | 316 |
| 13 | Alloy 20 | Alloy 20 | Alloy 20 | Alloy 20 | Alloy 20 |
| 14 | Alloy 20 and Hardfaced | Stellite | Alloy 20 | Alloy 20 | Alloy 20 |
| 15 | 304 and Hardfaced | Stellite | Stellite | 304 | 304 |
| 16 | 316 and Hardfaced | Stellite | Stellite | 316 | 316 |
| 17 | 347 and Hardfaced | Stellite | Stellite | 347 | 347 |
| 18 | Alloy 20 and Hardfaced | Stellite | Stellite | Alloy 20 | Alloy 20 |
| تریم | سرویس های توصیه شده |
| 13% Cr, نوع 410 فولاد ضد زنگ | برای نفت و بخارات نفتی و سرویس های عمومی با سیت ها و گوه های گرم شده |
| 13% Cr, نوع 410 plus Hardfacing | تریم جهانی برای خدمات عمومی که به عمر طولانی سرویس حداکثر تا 1100 درجه فارنهایت (593 درجه سانتیگراد) نیاز دارد. |
| نوع 316 ضد زنگ | برای مایعات و گازهای خورنده ای تا فولاد ضد زنگ 410، تا حدود 1000 درجه فارنهایت (537 درجه سانتیگراد). |
| Monel | برای سرویس خورنده تا 842 درجه فارنهایت (450 درجه سانتیگراد) مانند اسیدها، قلیاها، محلول های نمکی و غیره |
| آلیاژ 20 | برای سرویس خورنده مانند اسیدهای گرم -49 درجه فارنهایت تا 608 درجه فارنهایت (-45 درجه سانتیگراد تا 320 درجه سانتیگراد) |
| NACE | Specially treated 316 or 410 trim combined optionally with B7M Bolts and 2HM nuts to meet NACE MR-01-75 requirements. |
| Full Stellite | برش کاملاً سخت ، مناسب برای سرویس ساینده و شدید تا 1200 درجه فارنهایت (650 درجه سانتیگراد) |
جداول ابعاد و وزن شیرآلات دروازه ای API 600 را نشان می دهد (کلاهک پیچ شده / استم (Stem) بالارونده)
| Sizes | L | L1 (BW) | H (Open) | W |
| 2″ | 7 (180) | 8-1/2 (216) | 14-1/2 (368) | 8 (200) |
| 2-1/2″ | 7-1/2 (190) | 9-1/2 (241) | 17 (432) | 8 (200) |
| 3″ | 8 (200) | 11-1/8 (283) | 18 (457) | 8-7/8 (225) |
| 4″ | 9 (230) | 12 (305) | 22 (559) | 11 (279) |
| 5″ | 10 (254) | 15 (381) | 26 (660) | 12-3/4 (325) |
| 6″ | 10-1/2 (266) | 15-7/8 (403) | 30 (762) | 14 (356) |
| 8″ | 11-1/2 (290) | 16-1/2 (420) | 38-1/2 (978) | 14 (356) |
| 10″ | 13 (330) | 18 (457) | 46 (1168) | 18 (457) |
| 12″ | 14 (356) | 19 (502) | 55-1/4 (1403) | 20 (508) |
| 14″ | 15 (381) | 22 (559) | 60 (1524) | 21-1/2 (546) |
| 16″ | 16 (407) | 24 (610) | 74-7/8 (1902) | 24 (610) |
| 18″ | 17 (432) | 26 (660) | 79 (2007) | 27 (686) |
| 20″ | 18 (457) | 28 (711) | 87-1/2 (2223) | 28 (711) |
| 24″ | 20 (508) | 32 (813) | 105 (2667) | 31-1/2 (800) |
| 30″ | 24 (610) | 38 (965) | 130 (3302) | 43 (1092) |
| 36″ | 28 (711) | 44 (1118) | 162 (4115) | 51 (1295) |
| OPERATOR GEAR برای اندازه 10 ″ و بالاتر توصیه شده است | ||||
| SIZES | L/L1 | H (OPEN) | W |
| 2″ | 8-1/2 (216) | 16 (407) | 7-7/8 (200) |
| 2-1/2″ | 9-1/2 (241) | 17-3/8 (442) | 7-7/8 (200) |
| 3″ | 11-1/8 (283) | 19-3/4 (501) | 8-7/8 (225) |
| 4″ | 12 (305) | 23-3/8 (594) | 9-7/8 (251) |
| 5″ | 15 (381) | 23-3/4 (603) | 12-1/2 (318) |
| 6″ | 15-7/8 (403) | 32-1/8 (816) | 14 (356) |
| 8″ | 16-1/2 (420) | 41 (1041) | 15-3/4 (400) |
| 10″ | 18 (457) | 48-3/8 (1229) | 17-3/4 (451) |
| 12″ | 19-3/4 (501) | 57 (1448) | 20 (508) |
| 14″ | 30 (762) | 62-1/2 (1588) | 22 (559) |
| 16″ | 33 (838) | 69 (1753) | 25 (635) |
| 18″ | 36 (914) | 80-1/2 (2045) | 28 (711) |
| 20″ | 39 (991) | 91 (2311) | 35-1/2 (902) |
| 24″ | 45 (1143) | 120-1/2 (3061) | 43 (1092) |
| OPERATOR GEAR برای اندازه 8″ و بالاتر توصیه شده است | |||
| SIZES | L/L1 | H (OPEN) | W |
| 2″ | 11-1/2 (290) | 16-1/2 (420) | 7-7/8 (200) |
| 2-1/2″ | 13 (330) | 18 (457) | 8-7/8 (225) |
| 3″ | 14 (356) | 20-1/8 (511) | 9-7/8 (251) |
| 4″ | 17 (432) | 25 (635) | 14 (356) |
| 5″ | 20 (508) | 30-1/2 (775) | 15-3/4 (400) |
| 6″ | 22 (559) | 33-5/8 (854) | 17-3/4 (451) |
| 8″ | 26 (660) | 42-3/8 (1076) | 20 (508) |
| 10″ | 31 (787) | 49 (1245) | 25 (635) |
| 12″ | 33 (838) | 68-1/2 (1740) | 27 (686) |
| 14″ | 35 (889) | 69 (1753) | 31-1/2 (800) |
| 16″ | 39 (991) | 74 (1880) | 35-1/2 (902) |
| 18″ | 43 (1092) | 84-1/4 (2140) | 43 (1092) |
| 20″ | 47 (1194) | 93-1/2 (2375) | 51 (1295) |
| 24″ | 55 (1397) | 110 (2794) | 51 (1295) |
| OPERATOR GEAR برای اندازه 8″ و بالاتر توصیه شده است | |||
| SIZES | L/L1 | H (OPEN) | W |
| 2″ | 14-1/2 (368) | 26 (660) | 10-1/4 (260) |
| 3″ | 15 (381) | 26-3/8 (670) | 11-1/2 (292) |
| 4″ | 18 (457) | 30 (762) | 14 (356) |
| 6″ | 24 (610) | 40-3/4 (1035) | 20 (508) |
| 8″ | 29 (737) | 51 (1295) | 24 (610) |
| 10″ | 33 (838) | 61 (1549) | 27 (686) |
| 12″ | 38 (965) | 69-1/2 (1765) | 31-1/2 (800) |
| 14″ | 40-1/2 (1029) | 77 (1956) | 35-1/2 (902) |
| 16″ | 44-1/2 (1130) | 82-3/4 (2102) | 43 (1092) |
| OPERATOR GEAR برای اندازه 6″ و بالاتر توصیه شده است | |||
| SIZES | L/L1 | H (OPEN) | W |
| 2″ | 14-1/2 (368) | 21-1/2 (546) | 11-1/2 (290) |
| 3″ | 18-1/2 (470) | 27-1/8 (689) | 14 (356) |
| 4″ | 21-1/2 (546) | 31-1/2 (800) | 20 (508) |
| 6″ | 27-3/4 (705) | 45 (1143) | 24 (610) |
| 8″ | 32-3/4 (832) | 53-1/2 (1359) | 27 (686) |
| 10″ | 39 (991) | 65 (1651) | 35-1/2 (902) |
| 12″ | 44-1/2 (1130) | 74 (1880) | 43 (1092) |
| 14″ | 49-1/2 (1257) | 83-1/2 (2121) | 51 (1295) |
| 16″ | 54-1/2 (1384) | 88 (2235) | 63 (1600) |
| OPERATOR GEAR برای اندازه 6″ و بالاتر توصیه شده است | |||
| SIZES | L/L1 | H (OPEN) | W |
| 2″ | 17-3/4 (451) | 24-7/8 (632) | 12 (305) |
| 3″ | 22-3/4 (578) | 36 (914) | 20 (508) |
| 4″ | 26-1/2 (673) | 41-1/2 (1054) | 20 (508) |
| 6″ | 36 (914) | 57 (1448) | 24 (610) |
| 8″ | 40-1/4 (1022) | 63-3/8 (1610) | 24 (610) |
| OPERATOR GEAR برای اندازه 6″ و بالاتر توصیه شده است | |||
]]>
این شیر از جمله قطعاتی است که به صورت خودکار عمل می کند، یعنی هیچگونه دسته شیر مانندی در خارج از آن به منظور باز و بسته کردن شیر وجود ندارد.
چک ولوها معمولا دارای يك قطعهی مسدودکننده صفحهای هستند كه به لولايی خارج از صفحه سیت (seat) متصل است و با حركت شبه آونگی خود مسير عبور سيال را باز يا مسدود میكند. درپوش و بدنه توسط پیچ و مهره به هم متصل شده اند. آب بندی به صورت فلز به غیر فلز انجام میگرد. برای استفاده از مواد غیر خورنده، مایعات، گاز و بخار در صنعت آب، فاضلاب، نیروگاه ها و صنایع کاربرد دارد.
طراحی سیت (seat) بسیار شبیه شیرهای کروی است اجزا این نوع شیر یک طرفه شامل یک پیستون یا یک کره است که به جای دیسک به کار می رود. کره یا پیستون در این شیرها کاملا” در سیت (seat) قرار می گیرد و هم به صورت عمودی، هم افقی می توانند در خط لوله نصب شوند. نحوه عملکرد آن ها بر اساس اصل جاذبه است به این صورت که هنگامی جریان در زیر سیت (seat) ایجاد می شود کره را از جدا سیت (seat) می کند وسیال از اطراف توپ عبور می کند و در صورت توقف یا برگشت جریان، کره یا پیستون به دلیل نیروی جاذبه موجود به پایین می آید، به سیت (seat) می چسبد و باعث آب بندی و جلوگیری از بازگشت جریان می شود. با توجه به این ساختار و عملکرد این نوع از شیر های یک طرفه برای سرویس هایی که در آنها جریان، فشار و سرعت بالایی دارد و ویسکزیته ی سیال بالا باشد مناسب هستند.
شير يكطرفه ديسكي داراي 4 قسمت تشكيل دهنده است:
در شیر یک طرفه دیسکی مجرابند در محلي كه وجود دارد، با زاويه 90 درجه در جهت مسير سیال حركت كرده و ميزان حركت آن توسط فنری كه در پشت مجرابند قرار گرفته است كنترل می گردد . بدنه به گونه ای طراحي شده است كه دور تا دور مجرابند را در بر مي گيرد.
شير يك طرفه ديسكي را در مواردي كه جريان ضربه اي (پالسي) سنگيني در خطوط وجود دارد نبايد مورد استفاده قرار داد. براي مثال نبايد در قسمت خروجي كمپرسورهاي رفت و برگشتي از اين نوع شير يك طرفه ها استفاده نمود چون ضربات متعدد بر روي مجرابند مي تواند موجب از بين رفتن نگهدارنده فنر شده و نهايتاً باعث تمركز زيادي بر روي فنر گردد و آنرا از بين ببرد.
شير يك طرفه کره ای در دو نوع كره اي افقي و عمودي وجود دارد. در نوع عمودي مسير جريان مستقيم است و اين شير بيشتر در جاهائي كه قطع جريان به صورت فوري لازم باشد بكار مي رود. نحوه كار اين نوع شيربدين صورت است كه مسير سيال ورودي يك كره را در داخل سيال معلق نگه داشته و سيال از اطراف آن به طرف ديگر مي رود و وقتي كه جريان سيال برعكس شود كره مورد نظر در سیت (seat) خود نشسته كه مانع از عبور سيال به طرف ورودي مي شود. از مزاياي اين نوع شير يك طرفه می توان به استفاده ازآنها در سيالاتي كه ويسكوزيته آنها بسيار زياد است اشاره کرد.
شیر های یک طرفه معمولا بعد از انواع پمپ آب مورد استفاده قرار می گیرند. پمپ های تغذیه یا انژکتور هایی که آب بویلرهای بخار را تأمین می کند از شیرهای یک طرفه برای جلوگیری از برگشت جریان استفاده می کنند. شیرهای یک طرفه هم چنین در پمپ هایی استفاده می شود که آب را برای اسلایدهای تامین آب تامین می کنند.
در هواپیما و هوافضا در جایی که لرزش، دما و خورندگی مایعات زیاد است از شیر یک طرفه برگشتی استفاده می شود. برای مثال، از فضاپیماها و موشک های پرتاب کننده جهت سیستم کنترل واکنش (RCS) و سیستم های کنترل نظارت (ACS) و سیستم هیدرولیک هواپیما به کار برده می شود.
هم چنین چک ولو معمولا” در جایی که گازهای مختلف با هم ترکیب می شوند و به یک جریان گاز ختم می شوند به کار برده می شود. شیر یک طرفه بر روی هر جریان گاز منحصر به فردی برای جلوگیری از ترکیب گازها به حالت اولیه نصب می شود. برای مثال اگر یک سوخت و اکسید کننده جهت اطمینان حاصل کردن از اینکه سیلندر اصلی گاز خالص و غیر قابل اشتعال باقی می ماند، استفاده می شود.
شیر های یک طرفه یا چک ولوها در سیستم های گرمایشی خانگی جهت جلوگیری از انتقال عمودی، مخصوصا در ترکیب با تاسیسات حرارتی خورشیدی که به عنوان ترمز های گرانشی نیز شناخته می شوند، کاربرد دارند. سیستم های جمع آوری آب باران که در تامین آب اصلی قرار می گیرد ممکن است نیاز به یک یا چند شیر یک طرفه جهت جلوگیری از آلودگی عرضه آب اولیه توسط آب باران را داشته باشند. جک های هیدرولیک نیز برای ایجاد فشار بر روی بالابر های جک از شیر های یک طرفه استفاده می شود.
]]>کنترل ولو ها همانطور که نامشان نیز مشخص است برای کنترل جریان سیال مورد استفاده قرار می گیرند. شیرهای کنترل اتوماتیک بوده و عملگر آن ها در یکی از سه نوع الکتریک، هیدرولیک و یا پنوماتیک تولید می شود. عملگر های پنوماتیکی به وسیله فشار هوا عمل می کنند و خود دارای دو نوع پیستونی و دیافراگمی هستند. لازم است که شیر کنترل حتما به صورت اتوماتیک عمل کند زیرا در صورتی که به طور دستی باز و بسته شود دیگر نام کنترل برای این شیر معنای درستی نخواهد داشت. نحوه کنترل توسط کنترل ولو بدین صورت است که، کنترل ولوها قابلیت پذیرش دستورالعمل را دارند، پس میزان فشار مورد نظر برای خط لوله را برای شیر کنترل تعیین کرده و شیر مدام اختلاف فشار جریان عبوری و فشار تعریف شده را کنترل می کند و متناسب با این اختلاف فشار دریچه کنتر ولو بازتر و یا بسته تر می گردد تا فشار عبوری و تعیین شده یکسان و اختلاف فشار آن ها نیز صفر شود. شیر کنترل دارای دو نوع شیر با حرکت خطی و شیر با حرکت دورانی است که هردو آن ها از لحاظ عملکرد یکسان بوده و تنها از ساختمان بندآور متفاوت هستند به طوری که با مشاهده ظاهری امکان تشخیص آن ها از یکدیگر وجود ندارد.
شیر کنترل هایی که بندآور آن ها با حرکت خطی سبب کنترل جریان می شود، دارای ویژگی های خاصی بوده و همچنین برای جریان ها و سیالات با خصوصیات مشخص کاربرد دارند که این ویژگی ها به شرح زیر است:
شیرهایی که بندآور آن ها به وسیله حرکت دورانی مسیر جریان را کنترل می کند، از لحاظ ظاهری با شیر های خطی یکسان هستند و تنها نحوه حرکت بند آور آن به هنگام چرخش دستگیره شیر متفاوت است. ویژگی های این نوع شیر کنترل و جریان سیال جاری در آن بدین صورت است:
همچنین نگهداری و تمیز کردن قطعات و لوله ها از رسوبات این جامدات و ناخالصی ها هزینه های بسیار زیادی را برای کارخانه ها و صنایع گوناگون به همراه دارد، که گاهی ممکن است این تمیز کردن ها به موقع انجام نگیرد و یا به دلیل وجود اتفاقی قطعه ای بزرگ به قسمتی از سیستم لوله کشی آسیب جدی وارد شود که تعمیر آن علاوه بر تحمیل هزینه های بالا ممکن است احتیاج به تعویض و بازسازی قسمتی از لوله ها و یا قطعات دیگر را داشته باشد و در نتیجه موجب توقف کار کارخانه برای چندین روز شود. می توانید برای آشنایی با انواع لوله های فولادی مقاله راهنمای خرید لوله را مطالعه کنید.
متوقف کردن کار به نوبه خود و جدا از هزینه تعمیر، هزینه های ناشی از عقب ماندگی کارکرد را نیز بر دوش صاحبان صنایع گوناگون باقی می گذارد. پس برای جلوگیری از خسارت های جدی که نیاز به تعمیر اساسی دارد و همچنین زیاد کردن فاصله زمانی تمیز کردن سیستم از رسوبات جا مانده در لوله ها، از قطعه ای به نام صافی یا استرینر (Strainer) استفاده می کنند.
صافی یا استرینر یکی از پر کاربرد ترین و ضروری ترین قطعات مورد استفاده در لوله کشی ها به خصوص برای صنایع نفت گاز و پتروشیمی ها و هر پروژه دیگری که جداره های داخلی سیستم به واسطه جریان سیالات شیمیایی خورنده طی گذر زمان جدا شده و به صورت ذرات ریز در سیستم جاری می شوند، است. علاوه بر خوردگی های جداره های داخلی که موجب ایجاد رسوب می گردد، گاهی مواد ناشی از جوشکاری لوله ها که به داخل ریخته شده و یا حتی موارد اتفاقی دیگر نیز ممکن است جامداتی را در لوله ها باقی بگذارد پس بهتر است در اکثر سیستم های لوله کشی از صافی استفاده شود. همانطور که گفته شد وجود جامدات معلق در سیستم ها آسیب های فراوانی به همراه دارد که این آسیب ها برای توربین ها و پمپ ها نسبت به دیگر قطعات جدی تر است. شما میتوانید قیمت استرینر را در بخش فروشگاه آیروپارس ببینید.
صافی ها دارای دو نوع Y-Type و T-Type هستند؛ که همانند دیگر تجهیزاتی که با حروف انگلیسی نام گذاری می شوند نشان از شباهت ظاهری این دو قطعه با حروف Y و T انگلیسی دارد. اجزای اصلی تشکیل دهنده این قطعه کاربردی عبارتند از؛ بدنه، فلنج برای اتصال، سبد توری و شیر تخلیه. در سیستم هایی که دما و فشار آب پایین باشد از بدنه چدنی و در سیتم هایی که تحت فشار دما و فشار بالای سیالات است از بدنه فولاد کربن و یا فولاد ضد زنگ استفاده می کنند.
از این نوع صافی بیشتر در سیستم های لوله کشی مایع و گاز و برای لوله های دارای قطر کمتر از 4 اینچ استفاده می شود، که نسبت به صافی T-Type ظرفیت کمتری برای نگهداری گل و لای و رسوبات دارد. بنابرین باید فاصله زمان های تمیزکردن و رسوب زدایی این صافی کمتر باشد و همچنین بهتر است برای تمیز کاری Y-Type از روش فشار بخار استفاده شود. نحوه تمیز کردن صافی بسیار آسان بوده و احتیاجی به باز کردن کامل صافی از فلنج نیست بلکه تنها کافی است درپوش توری را برداشته، توری را خارج کرده و اقدامات لازم جهت تمیز شدن آن را انجام داد.
در رابطه با نحوه قرار گیری صافی Y-Type در سیستم های لوله کشی نیز باید گفت که این صافی توانایی قرار گیری در هر دو حالت افقی و عمودی را دارا است. نکته مهم در رابطه با نصب این نوع اهمیت قرار گیری سبد توری در پایین ترین قسمت است تا بتواند تمام رسوبات را در انتهایی ترین قسمت جمع آوری کند. اگر در لوله کشی های گاز از این صافی استفاده شود باید حتما به صورت افقی نصب گردد و سبد نیز به صورت افقی قرار می گیرد تا از جمع شدن مایعات و در نتیجه خوردگی سبد جلوگیری شود.
همانطور که گفته شد از این نوع برای لوله های با قطر بزرگتر از 4 اینچ استفاده می کنند پس بدیهی است که نسبت به صافی Y-Type از لحاظ انداز نیز بزرگتر باشد. بزرگ تر بودن این صافی امکان ایجاد افت فشار را نیز افزایش می دهد؛ بنابراین بهتر است در لوله کشی های انتقال مایعات از T-Type استفاده شود. مزیت اصلی آن که به صافی سبدی نیز شناخته می شود، امکان جمع آوری و نگهداری بیشتر رسوبات است که فاصله زمان تمیز کاری و تعویض توری را طولانی تر می کند. همچنین بازرسی این قطعه جهت کنترل و یا تعویض نیز بسیار ساده است و با برداشتن درپوش آن امکان دسترسی به توری ایجاد می شود.
صافی سبدی در لوله کشی های افقی مورد استفاده قرار می گیرد و همانطور که گفته شد به دلیل امکان افت فشار بهتر است در لوله کشی مایعات از آن استفاده گردد. نوع دیگر صافی سبدی که بهتر است برای مایعات شیمیایی قوی تر که رسوبات بیشتری را طی جریان در لوله ها تولید می کنند، مورد استفاده قرار می گیرد صافی سبدی دوپلکس نام دارد؛ که شامل دو توری و سبد در مقابل هم و یک شیری انحرافی است. زمانی که سبد اول از رسوبات پر شود جریان به کمک شیر انحرافی به سمت فیلتر دوم هدایت می شود و به این صورت بدون قطع جریان می توان سبد اول را خارج و تخلیه نمود.
]]>به طور کلی اتصالات لوله (Fittings) دسته ای از تجهیزات صنعتی هستند که به همین منظور تولید می شوند و خود دارای دو دسته کلی دیگر با نام های اتصالات فورج و اتصالات جوشی هستند. در ادامه درباره نیپل لوله چیست و انواع خواهیم پرداخت.
همانطور که در بالا نیز اشاره شد، اتصالات فشار قوی دسته ای از اتصالات لوله هستند که خود به دو دسته اتصالات فشار قوی ساکت ولد و اتصالات فشار قوی دنده ای تقسیم می شوند. تفاوت این دو دسته در نوع ساخت و همچنین در نحوه اتصال آن ها به لوله و شیرآلات است. اتصالات فشار قوی ساکت ولد دارای یک برآمدگی در داخل خود هستند که این فرورفتگی محل قرار گرفتن و ثابت شدن لوله است. پس از قرار گرفتن لوله درون این نوع اتصالات آن را از خارج جوش می دهند تا ثابت شده و آب بندی نیز اتفاق بیافتد. در اتصالات فشار قوی دنده ای همانطور که از نامشان نیز مشخص است هر دو سمت و در بعضی موارد حداقل یک سمت آن ها دارای رزوه است. اتصالات فشار قوی دنده ای امکان اتصال به لوله ها و یا مقاطع رزوه ای را دارا هستند. گاهی برای اینکه آب بندی به طور کامل صورت گیرد، از جوش بر روی محل اتصال نیز استفاده می کنند اما همانطور که گفته شد اساس اتصال این دسته از اتصالات به صورت پیچی است.
زانویی ها، سه راهی ها، مهره ماسوره، نیپل و بوشن از اتصالات فشار قوی هستند که در هر دو نوع دنده ای و ساکت ولد تولید می شوند. در این مقاله قصد داریم به توضیح بیشتر و جامع تری در رابطه با نیپل لوله بپردازیم.
نیپل لوله (Nipple) یکی از اتصالات فشار قوی است که نوع دنده ای آن رایج تر نسبت به نوع ساکت ولد آن است و در موقعیت هایی که قصد تغییر قطر لوله و اتصال به لوله ای با قطر کوچکتر و یا بزرگتر را داریم استفاده می گردد. برای ساخت نیپل همانند دیگر اتصالات از قسمتی از لوله استفاده می کنند بنابراین ویژگی های نیپل با ویژگی های لوله ای که از آن ساخته شده، همسان است.
به بیان بهتر نیپل ها در هر دو نوع درزدار و بدون درز ساخته و در بازار موجود هستند برای مثال اگر از نیپل لوله در سیستم لوله کشی که سیال شیمیایی در آن جاری است استفاده می کنیم، بهتر است نیپل لوله از لوله مانیسمان ساخته شده باشد. برای دیگر موقعیت ها نیز، همانند انتخاب تجهیزات دیگر باید شرایط محیط و سیال را در نظر گرفته و سپس نسبت به انتخاب نیپل لوله اقدام نماییم. رده، ضخامت و دیگر موارد نیز بسته به لوله ای است که نیپل از آن تولید شده است. نیپل لوله بسته به اینکه هر دو سمت و یا تنها یک سمت آن دارای رزوه باشد، با نام های نیپل دو سر دنده و نیل یک سر دنده نیز شناخته می شود و به عنوان رابط بین دو لوله از این قطعه استفاده می کنند. نیپل ها در کلاس های 3000، 6000 و 9000 جای می گیرند. سوئج نیپل (Swage Nipple)، هگز نیپل (Hex Nipple) و نیپل لوله ای (Barrel Nipple) از دیگر انواع نیپل لوله هستند. سایز رایج نیپل لوله از 2/1 اینچ تا 3 اینچ است.
]]>اتصالات زانویی به دو گروه تقسیم شده و مسیری را که تغییر جهت میدهند، مشخص می کنند. این مسیر از لاین مرکزی یا خط وسط یکی به انتهای طرف مقابل می رسد. این فاصله که به شعاع مرکزی معروف است، معادل شعاعی است که زانویی از آن خم می شود. این فاصله برای زانویی شعاع بلند، به طور خلاصه LR همیشه 1.5 برابر اندازه اسمی لوله یا به عبارتی 1.5 برابر قطر لوله است:
“1.1/2 x اندازه اسمی لوله (NPS) (1.1/2D)”
در حالی که مقدار آن برای یک زانویی شعاع کوتاه، به طور خلاصه SR به اندازه اسمی لوله یا برابر طول لوله است.
در تصاویر زیر می توانید فاصله شعاع مرکزی دو نوع زانویی را مشاهده کنید.
(حرف A فاصله را نشان می دهد)

زانویی های سه بعدی که به عنوان نمونه هستند مطابق زیر محاسبه میشوند:
D3) X 2(NPS) X 25.4)
عملکرد یک زانویی 45 درجه مانند یک زانویی 90 درجه بوده اما اندازه ی ابعاد آن با 90 درجه متفاوت است.

شعاع زانویی 45 درجه، مشابه شعاع زانویی 90 درجه است (LR 1.1 / 2D). اما ابعاد شعاع مرکزی آن با 90 درجه متفاوت است. این مقدار برابر فاصله B در تصویر است که از هر وجه به نقطه تقاطع خطوط مرکزی عمود به یکدیگر، اندازه گیری می شود. این به دلیل کم بودن درجه خمیدگی آن است. شعاع زانویی کمتر از 45 درجه، موجود نیست.
کاربردی ترین مدل مربوط به زانویی جوشی 90 درجه شعاع بزرگ و زانویی جوشی 45 درجه است. موقعی از زانویی جوشی 90 درجه شعاع کوتاه استفاده می شود که فضایی کمی در اختیار باشد. عملکرد زانویی 180 درجه، تغییر جهت 180 درجه جریان است. هر دو نوع LR و SR دارای ابعاد مرکزی دو برابر، مطابق با زانویی های 90 درجه هستند. این اتصالات معمولاً در کوره یا سایر واحدهای گرمایشی یا سرمایشی استفاده می شوند.
ابعاد، ابعاد آستانه تحمل و تصاویر بیشتر را می توان در فهرست اصلی “اتصالات” یافت.
علاوه بر زانویی های مشخص شده، زانویی کاهنده Reducing نیز وجود دارد که قطر دایره انتهای آن متفاوت است. از آنجا که این زانویی برای بسیاری از تهیه کنندگان به دلیل قیمت بالا و مدت زمان تحویل طولانی یک کالای استاندارد نیست، امکان استفاده از زانویی “معمولی” با کاهنده جداگانه وجود دارد.
درجات دیگری از زانویی را می توان مطابقت استاندارد یک زانویی، ماشین کاری کرد. به عنوان مثال نوعی شعاع بزرگ با سه برابر اندازه اسمی (3D) در دسترس است.

ابعاد، ابعاد آستانه تحمل و غیره برای زانویی های شعاع بلند و کوتاه در ASME B16.9 تعریف شده است.
سست ترین نقطه روی یک زانویی، شعاع داخلی آن است. ASME B16.9، فقط ابعاد شعاع مرکزی و برخی ابعاد آستانه تحمل نسبت به زاویه 90 درجه را استاندارد سازی می کند. ضخامت دیواره در محل خط جوش، استاندارسازی شده است (اما در بقیه زانویی خیر). اصول استاندارد بیان می کند که حداقل آستانه تحمل در حدود 12.5٪ از حداقل ضخامت دیواره لوله سفارش داده شده، می باشد. حداکثر آستانه تحمل فقط در انتهای اتصالات مشخص می شود.
بسیاری از ارائه دهندگان زانوهای جوش لب به لب (و سه راهی) یک برنامه ضخامت بیشتری را ارائه می دهند تا ضخامت دیواره به اندازه کافی باشد که پس از تشکیل، باقی بماند.
]]>
