قیمت فلنج کلاس 150

فلنج کلاس 150 از جمله قطعات بسیار کاربردی برای اتصال قسمت های مختلف مورد استفاده در لوله کشی است. در یک تعریف ساده می توان فلنج ها را به صورت زیر معرفی نمود.

فلنج ها قطعاتی با جنس های مختلف (عموماً فولادی) به شکل دیسک هستند که به راحتی از هم جدا می شوند و دارای انواع مختلفی نیز هستند. از آن جایی که فلنج ها انواع مختلف دارند و از جنبه های مختلفی تقسیم بندی می شوند، خصوصیات آن ها دارای تفاوت هایی است. به همین دلیل انتخاب فلنج ها و خرید فلنج مناسب برای استفاده مورد نظر در صنعت، دارای اهمیت زیادی است.

مهم ترین مزیت فلنج ها قابلیت اتصال ساده آن ها است که می توان به راحتی آن ها را باز یا بسته کرد و این مزیت باعث تمایز فلنج ها با سایر روش های اتصال می شود. در این مطلب با این اتصال مهم و کاربردی بیشتر آشنا می شویم.

در بخش اول اطلاعاتی اولیه درباره اینکه فلنج کلاس 150 چیست ارائه شده است و انواع مختلف فلنج کلاس 150 نیز در ادامه معرفی شده اند. در انتها نیز اطلاعاتی درباره قیمت فلنج کلاس 150 و نحوه استعلام قیمت های روز داده شده است.

فلنج کلاس 150 چیست؟

پیش از معرفی فلنج کلاس 150 لازم است تا با فلنج ها بیشتر آشنا شویم. لازم به ذکر است که در صنعت روش های متفاوتی به منظور اتصال لوله و اقلام آن به یکدیگر هست که از روش های معمول نیز جوشکاری است اما روش های دیگری مانند اتصالات فلنجی وجود دارد. فلنج ها همان طور که پیشتر اشاره شد، به صورت قطعه ای دیسکی شکل هستند که به کمک پیچ و مهره دو قطعه را به یکدیگر متصل می سازد و به آسانی باز و بسته می شوند. انواع مختلف فلنج برای فشارهای کم و زیاد مناسب هستند و در آن ها آب بندی به وسیله گسکت (آب بند) که در بین آن ها قرار داده می شود انجام می گیرد.

فلنج ها را از منظر های مختلفی همچون جنس، کلاس فشاری، خصوصیات ظاهری و کارکردی می توان به دسته های مختلفی تقسیم کرد. به دلیل انواع مختلف فلنج، پیش از خرید آن و استعلام قیمت به پارامترهای مختلفی چون گرید و استاندارد، برند، کلاس، جنس بدنه، ساختار و عملکرد لازم است که توجه شود چون قیمت فلنج ها (قیمت فلنج کلاس 150) و خصوصیات کلی آن ها بر اساس این مشخصات ذکر شده تعیین می گردد.

کلاس فشاری در واقع نشان دهنده میزان فشار قابل تجمل توسط فلنج است. فلنج ها بسته به نوع جنس متناسب با فشاری که تحمل می کنند به کلاس های مختلف به شرح زیر تقسیم می گردند:

رده بندی فشار مطابق استاندارد ANSI B16.34: مطابق این استاندارد فلنج های فولادی و آلیاژهای آن به کلاس های 150، 300، 400، 600، 900، 1500 و 2500 تقسیم بندی می شوند. لازم به ذکر است که این اعداد ماکزیمم فشار بر حسب PSI بوده که فلنج ها در حداکثر دمای مجاز می توانند تحمل کنند و این درحالی است که معمولا فشار کارکرد حدود ۲٫۴ برابر اعداد فوق است.

بنابراین می توان فلنج کلاس 150 را به طور ساده به شکل زیر تعریف نمود:

فلنج کلاس 150، در واقع انواع مختلف فلنج بوده که قدرت تحمل فشار آن ها در کلاس 150 فشاری مطابق استاندارد قرار دارد.

در ادامه این مطلب با انواع و قیمت فلنج کلاس 150 آشنا می شویم.

انواع فلنج کلاس 150

همان طور که در بخش پیش تعریف شد، فلنج قطعه ایی دیسکی شکل است که نوعی مرسوم از اتصال به شمار می رود و معمولا به صورت جفت، برای اتصال دادن لوله ها، شیرآلات و دستگاه ها استفاده می شود. فلنج ها اتصالاتی هستند که به راحتی قابلیت باز و بسته شدن را دارند و به همین علت انتخاب فلنج ها برای انجام اتصالات در محل هایی که احتیاج به تعمیرات زیاد در خطوط لوله وجود دارد، بسیار رایج شده است. حال در این بخش با انواع فلنج کلاس 150 آشنا می شویم و پس از آن درباره قیمت فلنج کلاس 150 می بینیم.

در یک دسته بندی اولیه می توان بر اساس نوع سطح فلنج فلنج های استیل را به دسته کلی زیر تقسیم کرد:

• فلنجها با سطح ساده (Flat Face)
• فلنج با سطح برجسته (Raised Face)

در یک دسته بندی دیگر فلنج های استیل انواع مختلفی دارند که در ادامه تعدادی از پر کاربردترین آن ها را نام برده و معرفی می کنیم. همچنین به نکات کوتاهی درباره اکثر فلنج ها اشاره می شود.

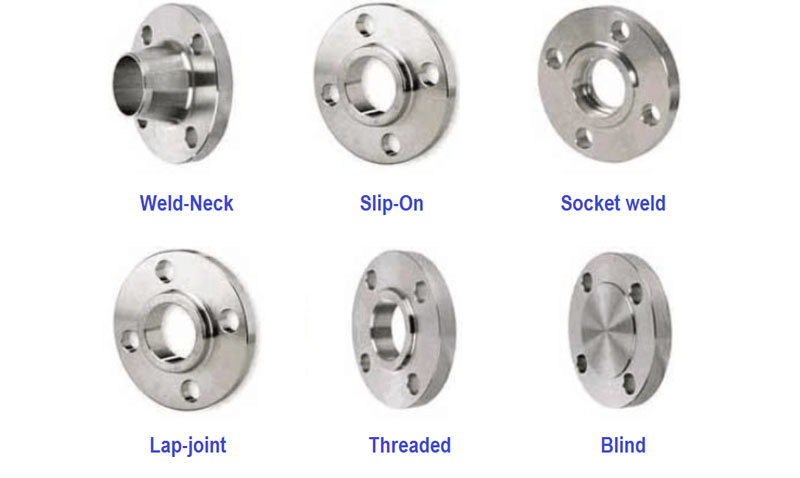

انواع مختلف فلنج استیل به شرح زیر است:

• فلنج گلودار کلاس 150

فلنج گلودار کلاس 150 (Weld Neck Flange) نوعی از انواع فلنج‌ بوده که دارای گردنی مخروطی شکل و متصل به مرکز خود است. در واقع راه تشخیص این فلنج ها، مخروطی بودن شکل این فلنج ها است. ماشین کاری دیواره این نوع فلنج ها با شیب ملایمی صورت می گیرد. لازم به ذکر است که نقش گلویی این نوع فلنج استیل، مقاومت در برابر فشار خارجی و داخلی، دمای بالا و ارتعاشات غیر مستقیم است.

• فلنج اسلیپون کلاس 150

فلنج اسلیپون کلاس 150 (Slip-on Flange) به ‌وسیله جوشکاری به لوله متصل می‌شود. جهت متصل کردن لوله و فلنج اسلیپون، ابتدا لوله در درون فلنج قرار می‌گیرد و سپس از داخل و خارج به روش Fillet جوشکاری می‌شود تا آب ‌بندی بهتری داشته باشند. فلنج استیل اسلیپون بیشتر جهت اتصال زاویی ها به مسیر لوله کشی استفاده می شود. در اتصال این نوع فلنج، لوله به گونه ای داخل فلنج قرار می گیرد که فاصله ای 2 تا 3 میلیمتری بین لوله و فلنج باشد و سپس خارج و داخل آن عملیات جوشکاری انجام می شود. برای لوله کشی معمولی این نوع فلنج کاربرد فراوانی دارد.

• فلنج کور کلاس 150

فلنج کور کلاس 150 (Blind Flange) همانند یک دیسک است که جهت مسدود کردن مسیر عبور سیالات در انتهای مسیر خط لوله استفاده می‌شود به همین دلیل فلنج کور برخلاف سایر فلنج‌ها، مقطعی برای عبور مایعات ندارد. از آن جایی که مسدود کردن لوله، شیرآلات و دهانه منبع های تحت فشار مسئولیت اصلی این نوع فلنج است، پر تنش ترین فلنج ها همین فلنج استیل کور است و بیشترین مقاومت را دارند و برای شرایط فشار و دمای بالا از این فلنج ها استفاده می شود.

• فلنج اریفیس کلاس 150

فلنج اریفیس کلاس 150 (Orifice Flange) یکی از انواع فلنج ‌ها است که بسیار پر کاربرد بوده و دارای محاسباتی عالی است. در سیستم اندازه گیری تنظیم جریان مایعات از فلنج استیل اریفیس استفاده زیادی می شود.

• فلنج رینگ جوینت کلاس 150

• فلنج ساکت ولد کلاس 150

جهت اتصال فلنج و لوله، پس از قرارگیری لوله در داخل فلنج های ساکت ولد کلاس 150، از بیرون جوشکاری فیلت انجام می‌شود. در فشارهای بالا از این نوع فلنج استفاده فراوانی می شود. ویژگی خاص این نوع فلنج، مقاومت خستگی آن ها  است که 50% بیشتر از فلنج استیل اسلیپون است با این وجود نیروی ایستایی این دو فلنج برابر است.

• فلنج دنده ای کلاس 150 (رزوه ای)

فلنج رزوه­ ای کلاس 150 (Threaded Flange) که با نام فلنج دنده­ ای نیز شناخته می‌شود، دارای رزوه­ هایی در درون خود است و به ‌صورت پیچی به لوله مورد نظر متصل می ­گردد. فلنج های رزوه ای بیشتر در سایزهای کوچک مورد استفاده قرار می گیرند .

برای استعلام قیمت انواع فلنج ها با کارشناسان فروش ما تماس بگیرید.

قیمت فلنج کلاس 150

همان طور که در بخش های قبلی به تفصیل شرح داده شد، انواع مختلف فلنج کلاس 150، در حداکثر دمای مجاز ماکزیمم فشاری که می توانند تحمل کنند psi 150 است. جهت دست یافتن به قیمت انواع فلنج کلاس 150 می توانید با کارشناسان شرکت آیروپارس تماس حاصل فرمایید.
